Kenngrößen der Stäube

        - Explosionskenngrößen - Untersuchungen am aufgewirbelten brennbaren Staub

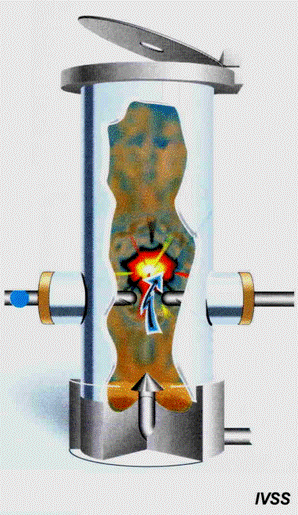

-    Mindestzündtemperatur einer Staubwolke aufgewirbelter brennbarer Staub  wird an einer aufgeheizten Ofenwand vorbeigeleitet. Die Temperatur, bei der sich eine Entzündung einstellt wird als die Mindestzündtemperatur einer Staubwolke bezeichnet -    Mindestzündenergie aufgewirbelter brennbarer Staub  wird mit einem elektrischen Funken gezündet. Die Energie die das Staub/Luft-Gemisch gerade noch zündet ist die Mindestzündenergie MZE MZE Zündempfindlichkeit > 10 mJ normal zündempfindlich 3 - 10 mJ besonders zündempfindlich < 3 mJ extrem zünmdempfindlich -    Explosionsfähigkeit brennbarer Staub wird in einer Apparatur aufgewirbelt, gezündet und die Druckanstiegsgeschwindigkeit, sowie der maximale Explosionsüberdruck gemessen -    Druckanstiegsgeschwindigkeit      messapparatur-abhängige Kenngröße dp/dt in bar/s.      Mit dem kubischen Gesetz wird daraus die messapparatur-unabhängige Kenngröße      der KSt-Wert (in bar m/s) berechnet.      Stäube werden je nach dem KSt-Wert in Staubexplosionsklassen eingeteilt: Staubexplosionsklasse KSt-Wert St1 < 200 bar m/s St2 200 - 300 bar m/s St3 > 300 bar m/s -    maximaler Explosionsüberdruck      Druck der sich bei einer Explosion einstellt, pmax in bar -    Untere Explosionsgrenze UEG      (bei Gasen ist zusätzlich die Obere Explosionsgrenze interessant)      Konzentration in g/m³ bei der eine Reaktion gerade noch abläuft.      Die VDI 2263 Blatt 1 gibt eine UEG der Stäube von 20 g/m³ an. -    Sauerstoffgrenzkonzentration      Sauerstoffkonzentration bei der gerade keine Reaktion mehr abläuft.      Beispiel: Atmung beim Menschen      "bei weniger als 12 Vol% Sauerstoff findet kein Austausch in der Lunge mehr statt"
